在工业自动化控制系统中，

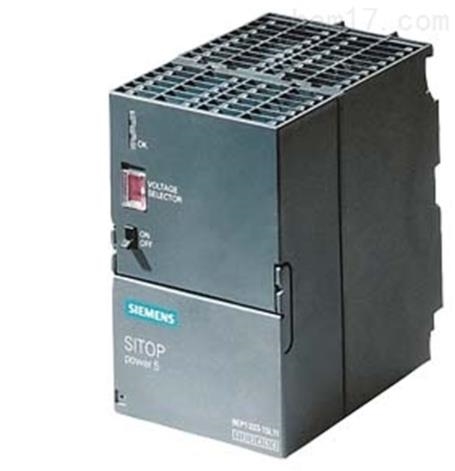

西门子S7-300电源模块（如PS307）是系统的“心脏”，负责将市电转换为稳定的直流电。其面板上的指示灯虽小，却是判断系统运行状态最直观的“晴雨表”。掌握这些指示灯的含义，是设备维护人员快速诊断故障、保障生产连续性的必要技能。
一、核心指示灯：绿色LED的三种状态
西门子S7-300电源模块通常仅设有一个绿色LED指示灯，通过其不同的显示状态来反映模块的工作情况。这是判断模块是否正常工作的首要依据。
1.绿灯常亮：系统运行正常
当绿色LED灯保持常亮状态时，表明模块处于正常工作状态。此时，模块的输入电压在额定范围内，输出电压稳定（DC24V），且负载电流未超过模块的额定容量。这是设备稳定运行的理想状态，无需进行任何干预。
2.绿灯闪烁：负载过载预警
如果绿色LED灯出现闪烁现象，通常表示模块处于过载状态。这意味着模块的输出电流超过了其额定承载能力。此时，模块内部的保护机制可能已经启动，导致输出电压下降或波动。维护人员应立即检查后端负载是否存在短路或异常大电流消耗，并确认模块的选型是否满足系统总功率需求。
3.绿灯变暗或熄灭：输入异常或硬件故障
当绿色LED灯变暗或全部不亮时，通常意味着模块存在严重问题。可能的原因包括：输入电压缺失（如前端空开跳闸、接线松动）、输入电压过低导致模块无法启动，或者模块内部硬件损坏。此时，需使用万用表测量输入端子电压，若输入正常而指示灯仍不亮，则基本可判定为模块硬件故障，需进行更换。
二、辅助诊断：结合CPU模块指示灯
虽然模块本身指示灯单一，但在S7-300系统中，电源模块的状态会直接影响CPU模块的运行。因此，结合CPU模块的指示灯进行综合判断，能更精准地定位问题。
1.CPU的DC 5V指示灯
CPU模块上通常有DC 5V指示灯。如果模块工作正常（绿灯常亮），但CPU的DC 5V灯不亮，说明模块未能通过背板总线为CPU提供5V工作电压。这可能是因为背板总线连接器接触不良，或者模块与CPU之间的通信线路存在断路。
2.CPU的SF（系统故障）指示灯
如果模块输出电压不稳定（如绿灯闪烁导致电压跌落），CPU可能会因供电不足而触发系统故障，导致SF红灯亮起。此时，故障的根源在于电源，而非CPU程序逻辑错误。
三、总结：灯语背后的维护逻辑
西门子S7-300电源模块的指示灯设计遵循了“简洁高效”的原则。维护人员只需记住“常亮正常、闪烁过载、不亮故障”这一核心逻辑，就能在数秒内完成初步诊断。在实际维护中，当发现指示灯异常时，应遵循“先查输入、再查负载、最后查模块”的排查顺序，避免因盲目更换模块而造成不必要的停机时间与备件浪费。
